01Hardware
Conhecendo o 7SG68 e suas ligações
Entradas de corrente 1 A / 5 A e ligação dos TCs, com neutro residual ou por TC dedicado. Entradas de tensão, 8 entradas binárias, 4 saídas e o circuito de supervisão de disparo.
Com participação de
SIEMENS
MESH ENGENHARIA
SIEMENS
MESH ENGENHARIA
Treinamento · Proteção e controle
Parametrização de Relé de Proteção na prática.
Um treinamento conduzido pela Setta com a Siemens e a Mesh Engenharia para você ajustar o relé com segurança, função por função, do jeito que o campo exige.
Programação
Conteúdo do treinamento
Seis blocos, na ordem em que o relé é tratado no campo: ligar, acessar, ajustar, programar a lógica e, depois da atuação, explicar o que aconteceu.
02Acesso
IHM, USB-C e app via Bluetooth
Navegação pela IHM frontal, alimentação do relé pela USB-C na bancada e pareamento com o app Protection Relay Manager para configurar, salvar e restaurar ajustes.
03Proteção
Sobrecorrente de fase e de terra
Do estudo de coordenação para o relé: pick-up, curvas IEC e ANSI, dial, unidades instantâneas, bloqueio por inrush e partida a frio. Sequência negativa e condutor rompido.
04Lógica
Religamento, falha de disjuntor e bloqueio
Sequência de religamento com até 3 tentativas, fechamento sob falta, falha de disjuntor, bloqueio 86, comando do disjuntor e troca entre os 4 grupos de ajuste.
05Diagnóstico
Registros, eventos e oscilografia
Trip log, 500 eventos com resolução de 1 ms e as 5 últimas oscilografias. Como baixar, ler e usar os registros para explicar uma atuação ao cliente.
06Opcionais
Tensão, arco e temperatura
Nas versões com TP e sensores: sub e sobretensão, deslocamento de neutro, detecção de arco com sensores pontuais e de linha e monitoramento de temperatura sem fio.
Certificado
Certificado de participação
Quem participa do treinamento recebe o certificado, para comprovar a capacitação no relé Reyrolle 7SG68 no seu currículo e nos processos de qualificação da empresa.
- Treinamento de parametrização do Reyrolle 7SG68
- Carga horária de 3h30 (08h30 às 12h00)
- Realização Grupo Setta, com Siemens e Mesh Engenharia
Grupo Setta · Siemens · Mesh Engenharia
Certificado
Certificamos que
Nome do participante
participou do treinamento
Parametrização do relé Reyrolle 7SG68
* Certificado meramente ilustrativo, o certificado real conterá as informações do treinamento.
Especialistas
Quem conduz o treinamento
De um lado, quem conhece o 7SG68 por dentro, na engenharia de aplicação da Siemens. Do outro, quem ajusta e comissiona relé no campo todos os dias. Duas visões sobre o mesmo equipamento.
Mesh Engenharia
Eng. Hilton Rocha
Engenheiro Eletricista · Sócio-fundador da Mesh Engenharia
Sócio-fundador da Mesh Engenharia, capacitou mais de 4.900 alunos dentro e fora do Brasil em projetos de subestação, estudos de proteção e ensaios. Atuou em centenas de estudos de proteção aprovados em distribuidoras de todo o país.
Foi engenheiro concursado da CEMIG, coordenando processos da distribuição e atendendo unidades consumidoras de média tensão. Hoje leva para o treinamento a visão de quem parametriza e comissiona relé em campo.
- +4.900 alunos capacitados
- Centenas de estudos de proteção aprovados
- Ex-engenheiro concursado CEMIG
- Parametrização e comissionamento em campo
Siemens
Eng. Douglas Branco
Engenheiro de Aplicação Sênior · Siemens
Engenheiro de Aplicação Sênior da Siemens, atua na aplicação dos relés de proteção da linha Reyrolle em redes de distribuição e instalações industriais, apoiando integradores e engenheiros na especificação e no ajuste dos equipamentos.
Foi o palestrante do webinar oficial de lançamento do Reyrolle 7SG68 no Brasil e apoiou tecnicamente a 3ª edição do Setta Conecta, que reuniu mais de 400 profissionais.
- Engenheiro de Aplicação Sr · Siemens
- Especialista na linha Reyrolle
- Palestrante do lançamento do 7SG68
- Parceiro técnico do Setta Conecta
O relé
Conheça o Reyrolle 7SG68

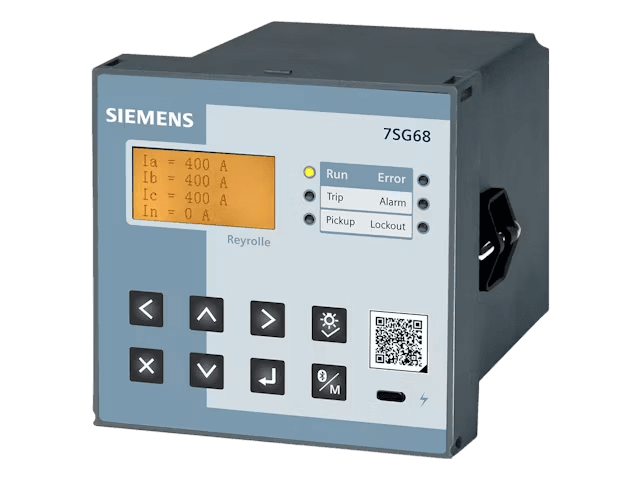

O Argus Mini é o relé de sobrecorrente e terra da Siemens para subestações de média tensão, redes de 400 V e proteção de retaguarda de linhas, transformadores e motores. Cabe num cubo de 115 mm e traz uma novidade para a linha Reyrolle: a parametrização completa pelo celular.
Parametrização pelo celular, via Bluetooth
Aperte o botão Bluetooth do relé, leia com o app o QR code da frente e o pareamento é feito na hora. Sem cabo de comunicação e sem notebook no painel.
- Ajustes de proteção direto no app
- Oscilografia e trip log no celular
- Atualização de firmware em campo
- Backup da configuração em nuvem
Compacto e rápido de montar
Cubo de 115 mm com 940 g, terminais de mola de encaixe rápido e fonte universal de 24 a 220 V CA/CC. Menos tempo de montagem no painel.
USB-C na frente
A porta frontal alimenta o relé durante a configuração, inclusive pelo celular. Dá para ajustar na bancada sem ligar a alimentação auxiliar.
Registros completos
5 oscilografias, 20 trip logs e 500 eventos com resolução de 1 ms. O relógio se mantém mesmo com o relé desenergizado.
Integração com SCADA
Porta RS485 com IEC 60870-5-103 e Modbus RTU, com sincronismo de horário pelo próprio protocolo.
Opcional
Arco e temperatura
Detecção de arco com trip em cerca de 10 ms e até 60 sensores de temperatura sem fio em barramento, contatos e muflas.
Segurança de acesso
Firmware com assinatura digital, senha armazenada com hash e log de segurança com até 2.048 registros.
Funções de proteção
Padrão em todas as versões, com as opcionais indicadas50 / 51Sobrecorrente de fase instantânea e temporizada
50N / 51NSobrecorrente de terra, medida ou calculada
50HSSobrecorrente de alta velocidade
81HB2Bloqueio por inrush (2º harmônico)
51CLPartida a frio (cold load)
46Sobrecorrente de sequência negativa
46BCCondutor rompido
50GIFalta à terra intermitente
50SOTFFechamento sob falta
50BFFalha de disjuntor
79Religamento automático, até 3 tentativas
74TC / 86Supervisão do circuito de disparo e bloqueio
Opcional27 / 59 / 59NSub e sobretensão, deslocamento de neutro
Opcional50AFDDetecção de arco, trip em cerca de 10 ms
Opcional49TSMonitoramento de temperatura sem fio
As funções opcionais dependem do código de pedido do relé (versões com TP, sensor de arco e monitoramento de temperatura).
Garanta sua vaga no treinamento do Reyrolle 7SG68.
As vagas são limitadas. A confirmação e as orientações de acesso chegam pelo WhatsApp, então cadastre o número que você usa.
Realização
Grupo Setta
Fundado em 1996 em Patos de Minas (MG), o Grupo Setta é uma empresa de engenharia que transforma eletrificação, automação e digitalização em soluções que geram eficiência energética, aceleram a descarbonização e impulsionam um futuro mais inteligente e sustentável. O grupo Setta possui solução completa para eletrificação, desde painéis de Baixa Tensão, Média Tensão, Proteção e Controle (SPCS) até soluções completas em Eletrocentros e Subestações de Alta Tensão em skid, móvel ou em alvenaria. Além de soluções de eletrificação atuamos em soluções de automação e digitalização para energia e industrial suportando clientes e sociedade na transição energética.
Fabricante do relé
Siemens
Responsável pela linha Reyrolle de proteção para distribuição, subtransmissão e aplicações industriais.
Conteúdo técnico
Mesh Engenharia
Subestações de média e alta tensão, estudos de proteção, comissionamento, parametrização de relés e treinamentos técnicos.
